1. НАЗНАЧЕНИЕ

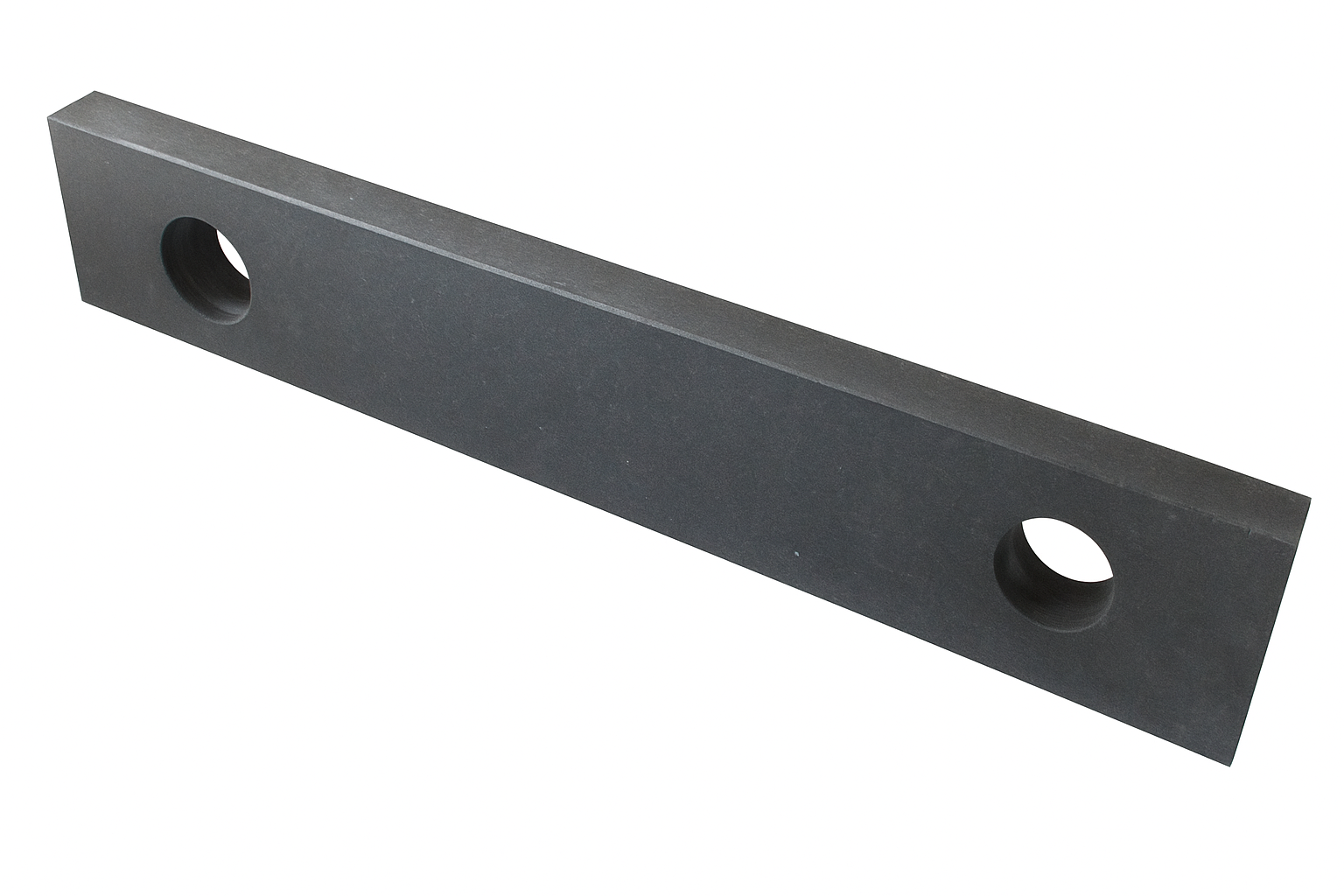

Линейки поверочные с широкой рабочей поверхностью (мостики) типа ШМ предназначены для проверки плоских поверхностей методом световой щели (на просвет), непосредственно определяемый визуально, либо сравнением с образцом просвета, а так же методом определения линейных отклонений при помощи линейки и плиток, щупов или плиток в сочетании с рычажным индикатором. Основным методом проверки плоских поверхностей при помощи поверочных линеек типа ШМ является метод «пятен на краску».
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Линейки поверочные типа ШМ изготовлены из чугуна HT200-HT300 . Твердость рабочих поверхностей не ниже HB170 — 240.Размагничены.
Точностные характеристики поверочных линеек типа ШМ приведены в таблице 1 и 2.
Допуски перпендикулярности боковых поверхностей рабочим поверхностям линеек типа ШМ (таблица 1).
Таблица 1
|
Длина |
Допуск |
Допуск |
Допуск |
|
линейки L |
плоскостности |
параллельности |
перпендикулярности |
|
|
для класса точности 0 / 1 |
||
|
мм |
мкм |
||
|
400 |
2.5 / 6 |
4 / 10 |
25 / 40 |
|
500 |
3 / 8 |
5 / 12 |
|
|
630 |
|||
|
750 |
4 / 8 |
6 / 12 |
|
|
1000 |
4 / 10 |
6 / 16 |
|
|
1600 |
6 / 16 |
10 / 25 |
30 / 40 |
|
2000 |
8 / 20 |
15 / 30 |
|
|
2500 |
10 / 25 |
25 / 40 |
|
|
3000 |
12 / 30 |
30 / 50 |
|
При этом допуски плоскостности, параллельности и перпендикулярности относятся к температуре окружающей среды, не превышающей значений, указанных в таблице 2, при изменении температуры, не превышающей 0,5°С/ч, и относительной влажности воздуха до 80 % при температуре 25 °С.
Таблица 2
3. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
3.1. Линейки следует оберегать от термического воздействия и ударов. После окончания работ, протирать мягкой тканью и смазывать противокоррозионной смазкой.
3.2. Условия эксплуатации поверочных линеек типа ШМ в соответствии с ГОСТ 15150 в закрытом помещении при отсутствии паров агрессивных веществ, вызывающих коррозию изделия.
3.3. Поверка линеек должна производиться методами и средствами, указанными в методических указаниях МИ 1729-87.
3.4. Межповерочный интервал устанавливается потребителем в зависимости от интенсивности эксплуатации линейки.
4.ПРАВИЛА ХРАНЕНИЯ.
Хранить лекальные линейки в футляре в сухом отапливаемом помещении при температуре воздуха от +5 до +40˚С и относительной влажности не более 80% при температуре +20˚С.
5. СВЕДЕНИЯ О КОНСЕРВАЦИИ
5.1. Линейки подвергнуты консервации в соответствии требованиям ГОСТ9014-76. Наименование и марка консерванта – масло консервационное К-17.
5.2. Срок хранения изделия без переконсервации – 2 года, при условии хранения в условиях по ГОСТ 15150-69.
6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок эксплуатации изделия – 1 год, со дня продажи (получения покупателем) изделия, при условии соблюдения потребителем правил хранения и эксплуатации.
